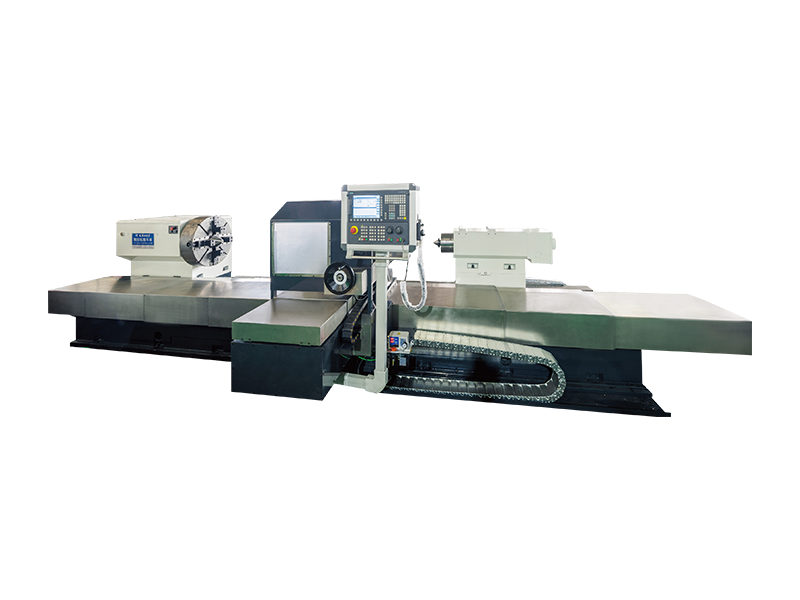

Heavy Duty precizni CNC Roll-and-Toss integrirani tokarski stroj

Ovaj alatni stroj je CNC integrirani tokarski stroj s kotrljanjem i bacanjem, koji se uglavnom koristi za teško tokarenje i poliranje površina nakon hidrauličke potpore živog stupa, srednjeg cilindra i laserske obloge. Također se koristi za polu-završnu obradu i završnu obradu valjaka od lijevanog željeza, čelika i obojenih metala. Stroj se sastoji od dva neovisna servo pogonska vratila u poprečnom smjeru. Uređaj za poliranje ugrađen je s jedne strane uzdužne vučne ploče i ne ometa ostatak alata za obradu poprečnog nosača. Koristi se za tokarenje, odnosno poliranje.

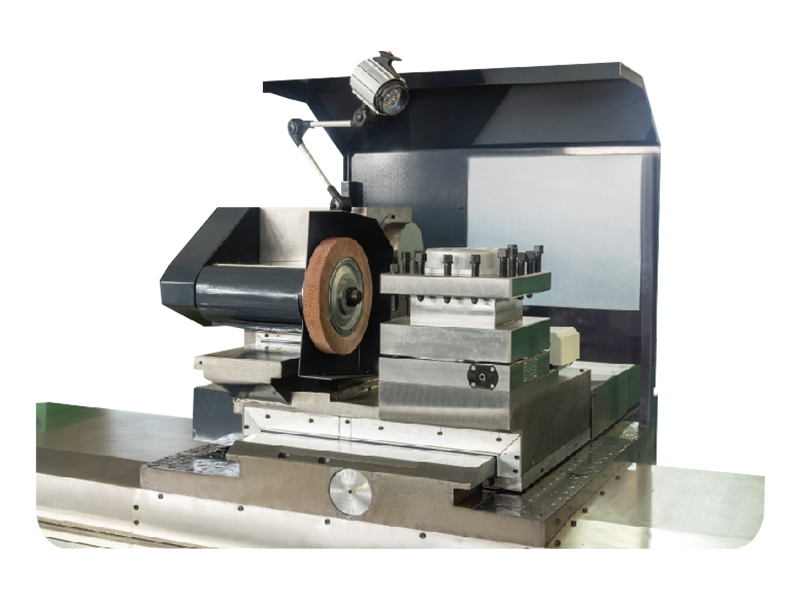

Uzdužna i poprečna (okretanje i poliranje) kretanja pokreću visokoprecizni kuglični vijci. Vodilice za uzdužno i poprečno pomicanje posmaka držača alata i uređaja za poliranje izrađene su od pravokutnih vodilica visoke krutosti, u kombinaciji s električnim držačem alata za teške uvjete rada s četiri stanice i posebnim vretenom za poliranje. Ovaj dizajn poboljšava krutost i stabilnost alatnog stroja tijekom rezanja i poliranja.

Ležaj glavnog vratila koristi dvoredni radijalni kratki cilindrični valjkasti ležaj s visokom preciznošću i podesivim zazorom, koji osigurava jaku krutost, glatku rotaciju i visoku preciznost. Konjica se sastoji od gornjeg i donjeg dijela tijela. Gornji dio tijela opremljen je vretenom, rukavcem i mehanizmom za podešavanje središta vretena. Donji dio tijela ima mehanizam za brzo pomicanje stražnjeg dijela, s motorom i reduktorom koji pokreću njegovo cjelokupno kretanje. Visokotlačna crpna stanica instalirana je na stražnjoj strani konjice, koja se koristi za hidrauličko automatsko zaključavanje i otpuštanje nakon što je konjica postavljena na svoje mjesto, s međusobnom zaštitom.

Čahura konja može se pomicati motornim pogonom i ručnim finim podešavanjem. Konjica ima prikaz gornje sile zatezanja, što omogućuje vizualno podešavanje momenta gornjeg zatezanja izratka prema zahtjevima. Visoka stabilnost i visoka krutost strukturnog dizajna osiguravaju ukupnu točnost obrade alatnog stroja. Par pokretnih vodilica obrađen je ljepljivom plastikom otpornom na habanje i ima centralizirani sustav podmazivanja koji implementira kvantitativno automatsko podmazivanje u fiksnoj točki kako bi se osigurao dinamički odziv cijelog stroja. Uzdužne i poprečne tračnice za dovod potpuno su zaštićene nehrđajućim čelikom, što pomaže u dugoročnom održavanju točnosti kretanja.
